1.設計依據概述

　　　  1.該WNS型蒸汽鍋爐系統設計依據《特種設備安全監察條例》、《蒸汽鍋爐安全技術監察規程》1996、TSG G0002-2010《鍋爐節能技術監督管理規程》、GB/T16508-1996《鍋殼鍋爐受壓元件強度計算》、《鍋爐機組熱力計算標準方法》、《鍋爐設備空氣動力計算標準方法》、JB/T10094-2002《工業鍋爐通用技術條件》等法律、法規、安全技術規范、標準的要求進行，使之符合要求。

    2.通過多方面論證、對比、計算（強度計算、熱力計算、煙風阻力計算等）的前提下確定鍋爐方案，使之符合安全、節能、環保的要求。

　　　3.通過計算，合理選配鍋爐輔機、附件等產品，使之在節能的狀況下運行。

　　　4.合理布置煙風系統、汽水系統、電氣系統等，以便于鍋爐安裝、改造、維修、使用、檢驗檢測等方面的進行。

 2.產品簡介

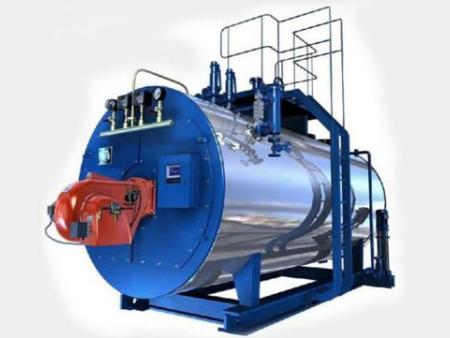

　　　WNS型臥式內燃全自動燃油（氣）鍋爐其結構為鍋殼全濕背式波紋爐膽螺紋煙管三回程式鍋爐。燃料經燃燒器霧化燃燒高速噴入波紋爐膽內微正常燃燒，高溫焰氣從爐膽進入煙室，在煙室內折轉1800進入螺紋煙管管束，返回前煙箱，經前煙箱折轉1800進入螺紋煙管管束，對流換熱后到后煙箱折轉900向上經煙囪排入大氣，前煙室采用整體活動箱蓋，閥門儀表、電控箱、給水泵等均裝在鍋爐上，成為一體，便于安裝運輸。平臺扶梯、欄桿等單獨發運，方便運輸。該系列鍋爐整體結構緊湊，安裝運輸方便，可根據客戶要求配置進口或國產燃燒器，實行全自動程序控制，自動化程度高。該系列鍋爐適應國家環保政策，排煙濃度低，燃燒充分，熱效率高，廣泛應用于賓館、飯店、住宅小區、醫院及工業生產。

  3.產品特性

　　　本公司所生產WNS型系列臥式內燃全自動燃油（氣）鍋爐，具有以下幾個方面的特性：

　　?。?）、采用進口燃燒器，燃油霧化效果好，節能；

　　?。?）、采用臥式內燃中心回焰濕背式結構，傳熱效果好，熱效率高；

　　?。?）、機電一體化，自動化程度高，具有多種自我保護，操作簡便；

　　?。?）、無煙塵、低污染、低噪音、符合國家環保標準；

　　?。?）、重量輕、占地面積小、安裝簡便。

　　?。?）、鍋爐的連鎖保護和熄火控制裝置。

　　　1.檢漏出現異常時，燃燒器不能工作。

　　　2.當出現兩次點火失敗時，燃燒器抱警后進入自鎖控制狀態。

　　　3.燃?xì)夤艿郎吓渲秒p重的快速切斷閥，可保證緊急情況下切斷氣源。

　　　4.出現意外熄火后，快速關閉切斷閥，風機繼續吹掃爐膛，可確保爐膛氣體濃度在安全范圍內。

　　　5.在正常燃燒過程中發生以下情況，報警后燃燒器出進入正常停止流程。

　　　a.燃油、燃?xì)鈮毫Φ陀诎踩?/p>

　　　b.空氣壓力低于安全值

　　　c.火焰檢測探不到火焰時

　　　d.鍋爐水位低于設定值

　　　e.蒸汽壓力超過設定壓力

　　　f.燃燒器點火未成功

　　　g.全部引風機斷電時，自動切斷全部燃料供應

　　　h.在點火程序控制中，點火前的總通風量應不小于3倍的從爐膛到煙囪入口煙道總?cè)莘e，且通風時間至少應持續20秒鐘。且單位通風量一般應保持額定負荷下總?cè)紵諝饬俊?/p>

　　　鍋爐的聯鎖保護和熄火控制裝置，可以保證燃燒系統及鍋爐系統在穩定、安全的情況下運行。

　　　　4、產品出廠

　　?。?）該系列鍋爐為快裝出廠。

　　?。?）燃燒器、電控臺、水泵、閥門、儀表、煙風道接管等，按圖紙配套出廠或按合同規定出廠。

　　?。?）提供鍋爐安全、節能技術文件和隨機圖紙二份，產品質量合格證一份。
